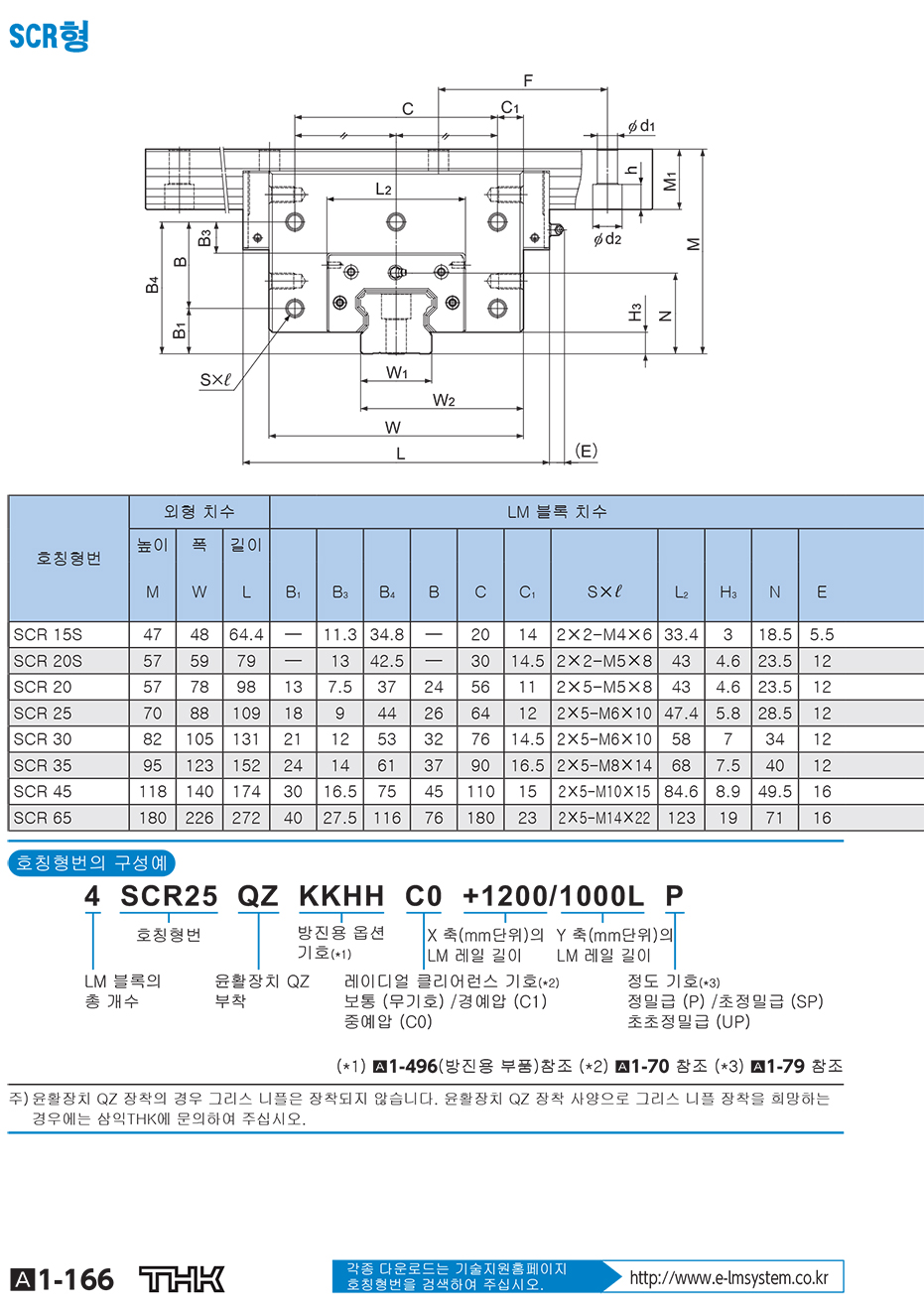

SCR

- 볼리테이너타입의 크로스 LM가이드
- 4방향 등하중, 고강성 타입입니다.
- SHS형과 동일한 내부구조로 크로스시킨 LM레일 2본을 조합한 일체형 구조입니다.
- LM레일과 LM블록에 정밀 가공시킨 4조열의 전동면을 볼이 전동하고 볼리테이너와 LM블록에 조합된 엔드플레이트에 의해 볼이 순환합니다
